Manual Phased Array Ultrasonic Testing Level I& II
- Principles of phased array inspection;
- principles of phased array probes;
- principles of inspection sensitivity
- phased array instrument
- scanning with phased array probes
- calibration and checks
- software for data collection and data analysis
- principles of data analysis
- software familiarity, use of software tools for defect
- detection and sizing, data analysis
- procedures for verification of flaw existence and position
- reporting
مخاطبین دوره تست التراسونیک پیشرفته Phased Array Ultrasonic Testing Level I& II
تکنیسینها و مهندسین واحدهای بازرسی فنی و کنترل کیفیت (QC ) ، کارشناسان دستگاه نظارت ، دانشجویان و کلیه افراد علاقمند ومرتبط با روش های پیشرفته تست های غیر مخرب
توانمندیها پس از طی دوره تست التراسونیک پیشرفته Manual Phased Array Ultrasonic Testing
- to explain the theoretical background of phased array applications
- to correctly select probe/wedge to examine welded butt joints
- to calibrate and set up the phased array ultrasonic equipment
- to locate and evaluate flaws in the weld body, HAZ, and parent metal lamination
- to analyses scan data for location and size of defects in typical welded butt joints
- to accurately report weld condition
- to differentiate defects from geometric features
- to compile a written instruction
پیش نیاز دوره تست التراسونیک پیشرفته Manual Phased Array Ultrasonic Testing Level I& II
سپری نمودن دوره تست التراسونیک UT Level I,II ، آشنایی با اصول بازرسی جوش و دارا بودن سابقه کار مرتبط و توانایی خواندن و درک متون انگلیسی مرتبط .
گواهینامه صادر شده پس از طی دوره تست التراسونیک پیشرفته (PAUT) Phased Array Ultrasonic Testing
آموزش و صدور گواهینامه در این دوره بر اساس راهنمای SNT-TC-1Aاز انجمن تستهای غیر مخرب آمریکا ( ASNT ) صورت می پذیرد و در پایان دوره علاوه بر گواهی حضور در دوره (Attendance) ، گواهینامه بین المللی Phased Array UT Level I,II به قبول شدگان در آزمون های نهایی اعطاء خواهد گردید. پیرو طی دوره و موفقیت در آزمونهای نهایی ،گواهینامه های ذیل صادر خواهند شد:
- گواهینامه حضور در دوره (Attendance)
- گواهینامه Phased Array UT Level I,II مورد تایید سازمان های فوق و تایید کارشناس سصح 3
- گواهینامه سلامت بینایی) (Vision Test Certificate با تایید کارشناس Optometrist
مزایای دوره تست التراسونیک پیشرفتهPhased Array Ultrasonic Testing (PAUT) برای افرادی که قصد مهاجرت دارند
گواهینامه دوره های تست التراسونیک پیشرفته Phased Array Ultrasonic Testing موسسه آریا آزمون صنعت با توجه به اعتبارات سازمانی این موسسه و اینکه دوره بر اساس یک استاندارد مشخص برگزار می شود(ASNT SNT-TC-1A) ،نیاز به ترجمه نداشته و مستقیما در بسیاری از کشورهای جهان، معتبر و قابل استفاده می باشد. لذا بسیاری از افرادی که قصد مهاجرت به کشور های مختلف را دارند به منظور کسب دانش فنی و مهارت در حوزه تستهای غیر مخرب(NDT) و نیز اخذ یک گواهینامه معتبر، به موسسه آریا آزمون صنعت مراجعه می کنند. در بعضی از کشور ها نظیر کانادا، افراد میبایست در حوزه شغلی تست های غیر مخرب ، الزاما از موسسهNDT آن کشور مثلا در کانادا موسسه CGSB(Canadian General Standards Board) ، مدرک کسب کنند.حتی در این شرایط هم گذراندن دوره در ایران(در موسسه آریا آزمون صنعت) از دو دیدگاه می تواند مفید و موثر باشد. اول اینکه دانش و مهارت NDT از طریق آموزش های جامع توسط مدرسین مجرب و به زبان فارسی به بهترین نحو به شخص منتقل می شودو ثانیا شخص می تواند مدارک اخذ شده از این موسسه را ارایه دهد و قادر خواهد بود بجای طی نمودن دوره آموزشی که اغلب پر هزینه است(حدود 4 تا 5 هزار دلار)، فقط در آزمون نهایی شرکت کند.در اینصورت این امکان را دارد با هزینه بسیار کمتر و با شانس بالاتر ، گواهینامه مورد نظر را دریافت نماید. ضمنا مدارکی که فرد پیرو گذراندن دوره در این موسسه، از سازمان آموزش فنی و حرفه ای کشور دریافت میکند، پس ازترجمه و با توجه به دولتی بودن سازمان فنی و حرفه ای، بسیار معتبر بوده و به عنوان یک مدرک قابل ارایه در پروسه مهاجرت استفاده می شود.
اصول تست التراسونیک پیشرفته Phased Array Ultrasonic Testing (PAUT) ، مزایا و محدودیت ها
ﻣﻘﺪﻣﻪ
ﺗﺴﺖ ﻫﺎﻱ ﻏﻴﺮ ﻣﺨﺮﺏ NDTﺍﺯ ﺭﻭﺷﻬﺎﻱ ﻣﺮﺳﻮﻡ ﻭ ﻗﺪﻳﻤﻲ ﺑﺎﺯﺭﺳﻲ ﻓﻨﻲ ﻃﻲ ﺳﺎﻟﻴﺎﻥ ﮔﺬﺷﺘﻪ ﺑﻮﺩﻩ ﻭ ﺍﻳﻦ ﺻـﻨﻌﺖ ﺑـﺎ ﮔﺬﺷـﺖ ﺯﻣـﺎﻥ ﺑـﺎ ﭘﻴﺸﺮﻓﺖ ﻫﺎﻱ ﺑﺴﻴﺎﺭﻱ ﺭﻭﺑﺮﻭ ﺑﻮﺩﻩ ﺍﺳﺖ.ﺍﻳﻦ آزمونها ﺗﻮﺳﻂ ﺍﻧﺠﻤﻦ آزمونهای ﻏﻴﺮ ﻣﺨﺮﺏ ﺁﻣﺮﻳﻜـﺎﺑـﻪ ﻳـﺎﺯﺩﻩ ﺭﻭﺵ ﻣﺨﺘﻠـﻒ ﺗﻘﺴﻴﻢ ﺷﺪﻩﺍﻧﺪ ﻛﻪ ﻣﻬﻤﺘﺮﻳﻦ ﻭ ﻣﻌﻤﻮﻝﺗﺮﻳﻦ ﺁﻧﻬﺎ ﻋﺒﺎﺭﺗﻨﺪ ﺍﺯ: ۱. ﺗﺴﺖ ﺍﻟﺘﺮﺍﺳﻮﻧﻴﻚ ۲. ﺗﺴﺖ ﺭﺍﺩﻳﻮﮔﺮﺍﻓﻲ ﺻﻨﻌﺘﻲ3. ﺗﺴﺖ ﺟﺮﻳﺎﻥ ﮔﺮﺩﺍﺑﻲ ۴. ﺗﺴﺖ ﻣﺎﻳﻌﺎﺕ ﻧﺎﻓﺬ ۵. ﺗﺴﺖ ﺫﺭﺍﺕ مغناطیسی
تاریخچه
ﺗﺴﺖ ﺍﻟﺘﺮﺍﺳﻮﻧﻴﻚ ﺍﺯ ﺳﺎﻝ۱۹۴۹ﻭﺍﺭﺩ ﺻﻨﻌﺖ ﺑﺎﺯﺭﺳﻲ ﮔﺮﺩﻳﺪﻩ ﻭ ﻃﻲ ﺳﺎﻟﻴﺎﻥ ﮔﺬﺷﺘﻪ ﺗﻐﻴﻴﺮﺍﺕ ﮔـﺴﺘﺮﺩﻩ ﺍﻳـﻲ ﺩﺍﺷـﺘﻪ ﺍﺳـﺖ. ﺍﺯ ﺁﻥ ﺟﻤﻠـﻪ ﻣﻲ ﺗﻮﺍﻥ ﺑﻪ ﺗﺒﺪﻳﻞ ﺩﺳﺘﮕﺎﻫﻬﺎﻱ ﻋﻴﺐ ﻳﺎﺏ ﺍﻟﺘﺮﺍﺳﻮﻧﻴﻚ ﺁﻧﺎﻟﻮﮒ ﺑﻪ ﺩﻳﺠﻴﺘﺎﻝ طی ۲۵ ﺳﺎﻝ ﮔﺬﺷﺘﻪ ﺍﺷﺎﺭﻩ ﻛﺮﺩ. ﺟﺪﻳﺪﺗﺮﻳﻦ ﺗﻜﻨﻮﻟﻮﮊﻱ ﻋﺮﺻـﻪ ﺍﻟﺘﺮﺍﺳﻮﻧﻴﻚ، ﺳﻴﺴﺘﻢﺍﻟﺘﺮﺍﺳـﻮﻧﻴﻚPhased Array ﻣـﻲ ﺑﺎﺷـﺪ. ﺍﻳـﻦ ﺗﻜﻨﻮﻟـﻮﮊﻱ ﺩﺭ ﺳـﺎﻝ۱۹۹۲ ﻭﺍﺭﺩ ﺻـﻨﻌﺖ ﺑﺎﺯﺭﺳـﻲ ﻭ ﺗـﺴﺖ ﻫـﺎﻱﻏﻴﺮ ﻣﺨﺮﺏ (NDT) ﻳﺎ (NDI) ﮔﺮﺩﻳﺪ.
ﺩﺳﺘﮕﺎﻫﻬﺎﻱ ﺍﻭﻟﻴﻪ ﺩﺭ ﺣﺠﻢ، ﻭﺯﻥ ﻭ ﺍﺑﻌﺎﺩ ﺑﺰﺭﮒ ﺑﺼﻮﺭﺕ ﺁﺯﻣﺎﻳﺸﮕﺎﻫﻲ ﺳﺎﺧﺘﻪ ﺷﺪﻩ ﺑﻮﺩ ﺑﻪ ﻃﻮﺭﻱ ﻛﻪ ﺍﺳﺘﻔﺎﺩﻩ ﺍﺯ ﺍﻳﻦ ﺗﺠﻬﻴﺰﺍﺕ ﺩﺭ ﺷﺮﺍﻳﻂ ﻛﺎﺭﮔﺎﻫﻲ ﻭ عملیاتی ﻣﻴﺴﺮ ﻧﺒﻮﺩ. ﺑﻨﺎﺑﺮﺍﻳﻦ ﻧﻴﺎﺯ ﺑﻪ ﺩﺍﺷﺘﻦ ﺩﺳﺘﮕﺎﻫﻲ ﻗﺎﺑﻞ ﺣﻤﻞ ﻛﻪ ﺍﻣﻜﺎﻥ ﺍﻧﺠﺎﻡ ﺑﺎﺯﺭﺳﻲ ﺩﺭ ﺷﺮﺍﻳﻂ ﻛﺎﺭﮔﺎﻫﻲ ﻭ ﺑﺴﻴﺎﺭ ﺁﺳﺎﻥ ﺭﺍ ﻓﺮﺍﻫﻢ ﻧﻤﺎﻳﺪ ﺍﺣﺴﺎﺱ ﺷﺪ ﺩﺭ ﻫﻤﻴﻦ ﺭﺍﺳﺘﺎ ﺍﻭﻟﻴﻦ ﺩﺳﺘﮕﺎﻩ ﭘﺮﺗﺎﺑـﻞPhased Array ﺟﻬـﺎﻥ ﺩﺭ ﺳـﺎﻝ ۲۰۰۲ ﺑﺎ۳۲ ﻛﺎﻧﺎﻝ ﻓﺮﺳﺘﺪﻩ ﻭ ﮔﻴﺮﻧﺪﻩ ﺑﺎ ﻧﺎﻡX-32 ﺗﻮﺳﻂ ﺷﺮﻛﺖ Harfang ﺳﺎﺧﺘﻪ ﺷﺪ ﻛﻪ ﻫﻢ ﺍﻛﻨﻮﻥ ﻛﻢ ﺣﺠﻢ ﺗـﺮﻳﻦ ﻭ ﺳـﺒﻚ ﺗـﺮﻳﻦ ﺩﺳﺘﮕﺎﻩ Phased Array ﻣﻮﺟﻮﺩ ﺩﺭ ﺟﻬﺎﻥ ﻣﻲ ﺑﺎﺷﺪ
کاربرد عمده آزمایش آلتراسونیک
- روشی جهت آشکارسازی عیوب و ناپیوستگی های سطحی و زیرسطحی ، دارای حساسیت بالا در تشخیص ناپیوستگی های صفحه ای مانند تورق، ترک، ذوب ناقص و ...
- ضخامت سنجی قطعات وتست خوردگی
تعریف التراسونیک Phased Array
ﻣﻔﻬﻤﻮﻡ Phased Array ﻋﺒﺎﺭﺕ ﺍﺳﺖ ﺍﺯ ﺍﻋﻤﺎﻝ ﭘﺎﻟﺲ ﻫﺎﻱ ﺍﻟﻜﺘﺮﻳﻜﻲ ﻣﺴﺘﻘﻞ ﺑﺎ ﻓﺎﺯﻫﺎﻱ ﻣﺘﻔﺎﻭﺕ، ﺑﻪ ﭘﻴﺰﻭ ﺍﻟﻜﺘﺮﻳﻚ ﻫﺎﻱ ﻳﻚ ﭘﺮﺍﺏ ﭼﻨـﺪ ﺍﻟﻤﺎﻧﻪ. ﺑﺮﺍﻱ ﺭﻭﺷﻦ ﺷﺪﻥ ﻣﻮﺿﻮﻉ ﺗﺼﻮﺭ ﻛﻨﻴﺪ ﻛﻪ ﻫﺮ ﻳﻚ ﺍﺯ ﭘﻴﺰﻭﺍﻟﻜﺘﺮﻳﻚﻫﺎﻱ ﻣﻮﺟﻮﺩ ﺩﺭ ﭘﺮﺍﺏ ﻫﺎﻱ ﺗﻚ ﻛﺮﻳﺴﺘﺎﻝ ﺑﻪ ﺗﻌﺪﺍﺩ ﺯﻳﺎﺩﻱ ﺍﻟﻤﺎﻥ ﺗﻘـﺴﻴﻢ ﺷﻮﻧﺪ ﻛﻪ ﻋﺮﺽ ﭘﻴﺰﻭ ﺍﻟﻜﺘﺮﻳﻚ ﻫﺎﻱ ﺟﺪﻳﺪ ﺑﺴﻴﺎﺭ ﻛﻮﭼﻜﺘﺮ ﺍﺯ ﻃﻮﻝ ﺁﻧﻬﺎ ﺑﺎﺷﺪ .
ﺑﺎ ﺍﻋﻤﺎﻝ ﭘﺎﻟﺲ ﻫﺎﻱ ﺍﻟﻜﺘﺮﻳﻜﻲ ﻣﺴﺘﻘﻞ ﺑﺎ ﺗﺎﺧﻴﺮ ﻓﺎﺯﻱ ﻣﺤﺎﺳﺒﻪ ﺷﺪﻩ ﻭ ﻛﻨﺘﺮﻝ ﻛﺎﻣﭙﻴﻮﺗﺮﻱ ﺍﻳﻦ ﺗﺤﺮﻳﻚ ﻫﺎ، ﺍﻳﻦ ﺍﻣﻜﺎﻥ ﻓﺮﺍﻫﻢ ﻣـﻲ ﺷـﻮﺩ ﻛـﻪ ﺍﻣﻮﺍﺝ ﺍﻟﺘﺮﺍﺳﻮﻧﻴﻚ ﻣﺘﻤﺮﻛﺰ ﺑﺎ ﻗﺎﺑﻠﻴﺖ ﻫﺪﺍﻳﺖ ﻣﻮﺝ ﻭ ﻛﻨﺘﺮﻝ ﭘﺎﺭﺍﻣﺘﺮﻫﺎﻱ ﺻﻮﺗﻲ ﻧﻈﻴﺮ ﺯﺍﻭﻳﻪ، ﻓﺎﺻﻠﻪ ﻛﺎﻧﻮﻧﻲ، ﺍﻧﺪﺍﺯﻩ ﻧﻘﻄﻪ ﻛـﺎﻧﻮﻧﻲ ﻭ ... ﺗﻮﻟﻴـﺪ ﺷﻮﺩ. ﺑﻪ ﻣﺠﻤﻮﻋﻪ ﻗﻮﺍﻧﻴﻦ ﻣﺮﺗﺒﻂ ﺑﺎ ﺗﺎﺧﻴﺮﻫﺎﻱ ﻓﺎﺯﻱ ﻗﻮﺍﻧﻴﻦ ﺗﺎﺧﻴﺮ ﻳﺎ Delay Law ﮔﻔﺘـﻪ ﻣـﻲ ﺷـﻮﺩ. ﺍﻳـﻦ ﻗـﻮﺍﻧﻴﻦ ﺑـﻪ ﻧـﻮﻉ ﻣـﻮﺝ، ﺯﺍﻭﻳـﻪ ﺑﺎﺯﮔﺸﺖ، ﻋﻤﻖ ﻛﺎﻧﻮﻧﻲ، ﻃﻮﻝ ﻭ ﺗﻌﺪﺍﺩ ﺍﻟﻤﺎﻥ ﻫﺎﻱ ﻓﻌﺎﻝ ﺑﺴﺘﮕﻲ ﺩﺍﺭﺩ. ﺍﺯ ﻣﺰﺍﻳﺎﻱ ﻣﻬﻢ ﻛﻨﺘﺮﻝ ﭘﺎﺭﺍﻣﺘﺮﻫﺎﻱ ﺻﻮﺗﻲ ﻭ ﺗﻮﻟﻴﺪ ﺍﻣﻮﺍﺝ ﺍﻟﺘﺮﺍﺳﻮﻧﻴﻚ ﻣﺘﻤﺮﻛﺰ، ﺗﺸﺨﻴﺺ ﺗﺮﻙ ﻫﺎﻳﻲ ﻛﻪ ﺩﺭ ﺭﺍﺳﺘﺎﻱ ﻣﻨﺎﺳﺐ ﻧﺴﺒﺖ ﺑﻪ ﭘـﺮﺍﺏ ﻗﺮﺍﺭ ﻧﺪﺍﺭﻧﺪ (Miss oriented)ﻣﻲ ﺑﺎﺷﺪ . ﺩﺭ ﺣﺎﻟﻲ ﻛﻪ ﭘﺮﺍﺏ ﻫﺎﻱ ﺗﻚ ﻛﺮﻳﺴﺘﺎﻝ ﻣﻌﻤﻮﻝ ﺑﺎ ﻣﺤﺪﻭﺩﻳﺖ ﺩﺭ ﺣﺮﻛﺖ ﻭ ﺯ ﺍﻭﻳﻪ، ﺍﻣﻜﺎﻥ ﺗـﺸﺨﻴﺺ ﭼﻨﻴﻦ ﺗﺮﻙ ﻫﺎﻳﻲ ﺭﺍ ﻧﺪﺍﺭﻧﺪ.
آشنایی با روش تست PAUT
در اینجا این روش همچون روش معمول التراسونيك از امواج فراصوتي جهت تشخيص و بررسي عيوب استفاده مي شود با اين تفاوت كه در این روش از پرابهاي چند المانه جايگزين پرابهاي تك المانه گرديده و استفاده از اسكن الكترونيكي جايگزين اسكن مكانيكي مي شود .که منجربه كاهش زمان بازرسي و ثبت محدوده تست می گردد.
به چند پیزو الکتریک چیده شده با الگویی خاص در یک محفظه را آرایه یا ARRAY گویند که به 3 حالت عمده خطی(LINEAR) ماتریسی(MATRIX) یا حلقه ای (ANNULAR) شکل می باشد. المانهای چیده شده معمولا کوچک و مسطح می باشند.
انواع اسکنها
اسکن الکترونیکی ELECTRONIC SCANNING
حرکت دادن یک موج صوتی در راستای چیدمان المانها بدون حرکت مکانیکی پراب
اسکن برشی SECTORIAL SCANNING
دسته امواج با تغییر در قوانین نقطه کانونی و زمان تاخیر در یک بازه زاویه ای و المانها بدون تغییر می مانند
اسکن خطی LINEAR SCANNING
امواج در یک زاویه منتشر شده و المان ها بدون تغییر می مانند.
ﺳﻪ ﺍﻟﮕﻮﻱ ﺍﺻﻠﻲ ﻛﻨﺘﺮﻝ ﻛﺎﻣﭙﻴﻮﺗﺮﻱ ﺩﺳﺘﻪ ﭘﺮﺗﻮﻫﺎ ﺩﺭ ﺭﻭﺵ Phased Array ﺑﻪ ﺷﺮﺡ ﺫﻳﻞ ﻣﻲ ﺑﺎﺷﻨﺪ:
- ﺍﺳﻜﻦ ﺍﻟﻜﺘﺮﻭﻧﻴﻜﻲ Electronic Scanning
- ﺗﻤﺮﻛﺰ ﺩﻳﻨﺎﻣﻴﻜﻲ ﻋﻤﻖ Electronic Focusing / Dynamic Depth Focusing
- ﻫﺪﺍﻳﺖ ﺍﻟﻜﺘﺮﻭﻧﻴﻜﻲ Electronic Steering
ﺍﻟﻒ)ﺍﺳﻜﻦ ﺍﻟﻜﺘﺮﻭﻧﻴﻜﻲ Electronic Scanning)): ﺍﻳﻦ ﺍﻟﮕﻮ، ﺍﻟﻤﺎﻥ ﻫﺎﻱ ﭘﺮﺍﺏ ﺑﻪ ﮔﺮﻭﻩ ﻫﺎﻱ ﻣﺸﺨـﺼﻲ ﺗﻘـﺴﻴﻢ ﺷـﺪﻩ ﻭ ﻫـﺮ ﮔـﺮﻭﻩ ﺑﺼﻮﺭﺕ ﻣﺴﺘﻘﻞ ﺗﺤﺮﻳﻚ ﻣﻲ ﺷﻮﺩ ﺑﻪ ﻋﻨﻮﺍﻥ ﻣﺜﺎﻝ ﺩﺭ ﻳﻚ ﭘﺮﺍﺏ۱۲۸ ﺍﻟﻤﺎﻧﻪ ﻣﻲ ﺗﻮﺍﻥ ۱۶ ﭘﻴﺰﻭﺍﻟﻜﺘﺮﻳﻚ ﺭﺍ ﺑﺼﻮﺭﺕ ﻫﻤﺰﻣـﺎﻥ ﺑـﺎ ﻳـﻚ ﺗـﺎﺧﻴﺮ ﻣﺸﺨﺺ ﺗﺤﺮﻳﻚ نمود. ﺑﻨﺎﺑﺮﺍﻳﻦ ﺍﺳﻜﻦ ﺩﺭ ﻳﻚ ﺯﺍﻭﻳﻪ ﺛﺎﺑﺖ ﻭ ﺩﺭ ﻃﻮﻝ ﭘﺮﺍﺏ ﺻﻮﺭﺕ ﻣـﻲ ﮔﻴـﺮﺩ. ﺍﻳـﻦ ﺗﻜﻨﻴـﻚ ﺟـﺎﻳﮕﺰﻳﻦ ﺑـﺴﻴﺎﺭ ﻣﻨﺎﺳﺒﻲ ﺩﺭ ﻣﻘﺎﺑﻞ ﺣﺮﻛﺖ ﻣﻜﺎﻧﻴﻜﻲ ﭘﺮﺍﺏ ﻫﺎﻱ ﺗﻚ ﻛﺮﻳﺴﺘﺎﻟﻪ ﻣﻲ ﺑﺎﺷﺪ. ﺍﺯ ﻣﺰﺍﻳﺎﻱ ﺍﻳﻦ ﺗﻜﻨﻴﻚ ﻣﻲ ﺗـﻮﺍﻥ ﺑـﻪ ﺍﻓـﺰﺍﻳﺶ ﺳـﺮﻋﺖ ﺑﺎﺯﺭﺳـﻲ ﺩﺭ ﺗﺴﺖ ﺧﻮﺭﺩﮔﻲ، ﺑﺎﺯﺭﺳﻲ ﺗﻮﺳﻂ ﺍﻣﻮﺍﺝ ﻋﺮﺿﻲ ﻭ ﻋﺪﻡ ﻧﻴﺎﺯ ﺑﻪ ﺣﺮﻛﺖ ﻣﻜﺎﻧﻴﻜﻲ ﺍﺷﺎﺭﻩ ﻛﺮﺩ.
ﺏ)ﺗﻤﺮﻛﺰ ﺩﻳﻨﺎﻣﻴﻜﻲ ﻋﻤﻖ ((Electronic Focusing / Dynamic Depth Focusing:ﺩﺭ ﺍﻳﻦ ﺗﻜﻨﻴﻚ ﻗﻮﺍﻧﻴﻦ ﺗﺎﺧﻴﺮ ﻣﺘﻘـﺎﺭﻥ ﺑـﻪ ﺍﻟﻤﺎﻥ ﻫﺎﻱ ﻣﺘﻔﺎﻭﺕ ﭘﺮﺍﺏ ﺍﻋﻤﺎﻝ ﺷﺪﻩ ﻭ ﺍﻣﻮﺍﺝ ﺻﻮﺗﻲ ﺩﺭ ﻋﻤﻖ ﻫﺎﻱ ﻛﺎﻧﻮﻧﻲ ﻣﺨﺘﻠﻒ ﺍﻳﺠﺎﺩ ﻣﻲ ﺷﻮﻧﺪ. با ﺍﺳﺘﻔﺎﺩﻩ ﺍﺯ ﺍﻳﻦ ﺍﻟﮕﻮ ﺩﻳﮕﺮ ﻧﻴﺎﺯﻱ ﺑﻪ ﺍﺳﺘﻔﺎﺩﻩ ﺍﺯ ﭘﺮﺍﺏ ﻫﺎﻱ ﺗﻚ ﻛﺮﻳﺴﺘﺎﻝ ﺩﺭ ﺍﺑﻌﺎﺩ ﻣﺨﺘﻠﻒ ﻧﻴﺴﺖ.
ﺝ) ﻫﺪﺍﻳﺖ ﺍﻟﻜﺘﺮﻭﻧﻴﻜﻲ Electronic Steering)): ﺑﺎ ﺍﻋﻤﺎﻝ ﻗﻮﺍﻧﻴﻦ ﺗﺎﺧﻴﺮ ﺑﻪ ﺍﻟﻤﺎﻥ ﻫﺎﻱ ﻣﺨﺘﻠﻒ ﭘﺮﺍﺏ ﻣﻲ ﺗﻮﺍﻥ ﺍﻣﻮﺍﺝ ﺭﺍ ﻣﻨﺤﺮﻑ ﻛﺮﺩ ﺑﻪ ﻋﺒﺎﺭﺗﻲ ﺍﻣﻜﺎﻥ ﺍﻳﺠﺎﺩ ﺍﻣﻮﺍﺝ ﺻﻮﺗﻲ ﺑﺎ ﺯﻭﺍﻳـﺎﻱ ﻣﺨﺘﻠـﻒ ﺗﻮﺳﻂ ﻳﻚ ﭘﺮﺍﺏ ﻓﺮﺍﻫﻢ ﻣﻲ ﺷﻮﺩﺍﺯ ﻣﺰﺍﻳﺎﻱ ﺍﻳﻦ ﺗﻜﻨﻴﻚ ﻣﻲ ﺗﻮﺍﻥ ﺑﻪ ﺑﺎﺯﺭﺳﻲ ﺩﺭ ﺯﻭﺍﻳﺎﻱ ﻣﺨﺘﻠﻒ ﺗﻮﺳﻂ ﻳﻚ ﭘﺮﺍﺏ، ﻋﺪﻡ ﻧﻴﺎﺯ ﺑﻪ ﺣﺮﻛـﺖ ﺯﻳـﮓ ﺯﺍﮒ ﭘـﺮﺍﺏ ﻭ ﺑﺎﺯﺭﺳـﻲ ﺳـﺮﻳﻊ ﻗﻄﻌﺎﺕ ﺑﺎ ﺷﻜﻞ ﻫﻨﺪﺳﻲ ﭘﻴﭽﻴﺪﻩ ﺍﺷﺎﺭﻩ ﻛﺮﺩ.

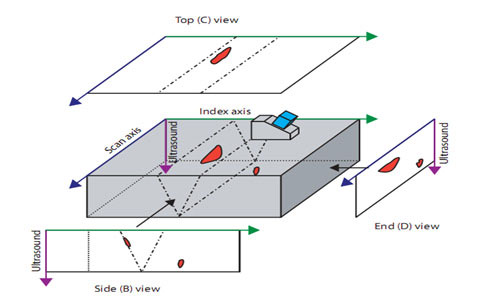

Top View یک نمای دو بعدیباشد از اطلاعات ذخیره شده فراصوتی که محور عرض قطعه و محور طول را نمایش می دهد.
Side View یک نمای دو بعدی می باشد از اطلاعات ذخیره شده فراصوتی که محور عرض قطعه و محور عمق را نمایش می دهد.
End View یک نمای دو بعدی می باشد از اطلاعات ذخیره شده فراصوتی که محور طول قطعه و محور عمق قطعه را نمایش می دهد

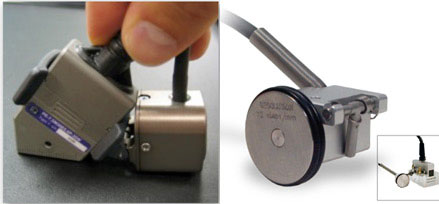

ﺑﺮﺍﻱ ﺳﺎﺧﺖ ﭘﺮﺍﺏ ﻫﺎﻱ Phased Array ﺍﺯ Piezo composite ﺍﺳﺘﻔﺎﺩﻩ ﻣﻲ ﺷﻮﺩ. ﺍﻳﻦ ﻣﻮﺍﺩ ﺍﺯ ﻣﻴﻠﻪ ﻫﺎﻱ ﻧﺎﺯﻙ ﺳﺮﺍﻣﻴﻜﻲ ﻛﻪ ﺩﺭ ﺩﺭﻭﻥ ﻣﻮﺍﺩ ﭘﻠﻴﻤﺮﻱ ﻣﺎﻧﻨﺪ ﺭﺯﻳﻦ ﻗﺮﺍﺭ ﮔﺮﻓﺘﻪ ﺍﻧﺪ، ﺳﺎﺧﺘﻪﺷﺪﻩ ﺍﻧﺪ ﻛﻪ ﺧـﻮﺍﺹ ﺍﻳـﻦ ﻣـﻮﺍﺩ ﺑـﻪ ﺧـﻮﺍﺹ ﺳـﺮﺍﻣﻴﻚ، ﭘﻠﻴﻤـﺮ ﻭ ﺳـﺎﺧﺘﺎﺭ ﻣﻴﻜﺮﻭﺳـﻜﻮﭘﻲ Piezo composite ﺑﺴﺘﮕﻲ ﺩﺍﺭﺩ. ﻣﺎﺩﻩ ﭘﻠﻴﻤﺮﻱ ﻳﺎ ﺭﺯﻳﻦ ﺑﻴﻦ ﭘﻴﺰﻭﺍﻟﻜﺘﺮﻳﻚ ﻫﺎ ﺑﻪ ﻋﻨﻮﺍﻥ ﻳﻚ ﻣﻴﺮﺍﻛﻨﻨـﺪﻩ ﻋﻤـﻞ ﻧﻤـﻮﺩﻩ ﻭ ﻣـﺪﺕ ﺍﺳـﺘﻤﺮﺍﺭ ﭘﺎﻟﺲ ﺭﺍ ﻛﺎﻫﺶ ﺩﺍﺩﻩ ﻭ ﺑﺎﻋﺚ ﺑﻬﺒﻮﺩ ﻗﺪﺭﺕ ﺗﻔﻜﻴﻚ ﻣﻲ ﺷﻮﺩ.
روشهای Phased Array
فاصله پیموده شده توسط پراب ثبت و ضبط می شود تا در زمان بررسی تست انجام شده با دانستن نقطه آغاز تست مانند پرتونگاری مکان دقیق عیوب احتمالی را مشخص کرد.همچنین کلیه فایلها بطور جداگانه نامگذاری و قابل ردیابی میباشد.
پراب در یک یا دو محور و در فاصله ای مناسب از نظر پوشش حرکت و اطلاعات امواج صوتی ثبت می شود.
در این روش پس از انجام تنظیمات و مسافت حرکت اسکن توسط تجهیزات اسکن اتومات و بدون دخالت اپراتور انجام میگردد .یکی از مهمترین کاربردها بازرسی خوردگی و پایش بدنه لوله ها و مخازن میباشد
در این روش پراب ها و انکودر با فواصل متناسب قطعه مورد تست در یک خط مستقیم و در فاصله ای مناسب از نظر پوشش حجم جوش بر روی یک اسکنر قرار گرفته و با حرکت اسکنر توسط نیروی محرکه اپراتور اطلاعات امواج صوتی بر مبنای زمان سپری شده ثبت میشود و مناسب روشهای PA , TOFD میباشد
Manual Scanning

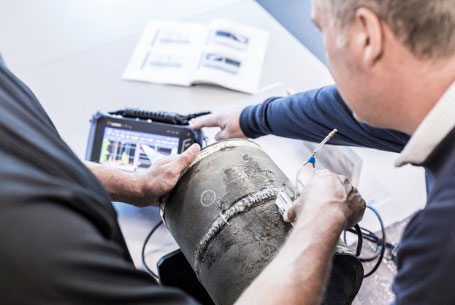

در این روش پراب به وسیله دست به قطعه چسبیده و حرکت داده شده و در صورت نیاز تصویر یک نقطه از جوش ثبت میشود.
کاربرد ها
-
تست جوش
- تست جوش در مقاطع ضخیم
- تست جوش لوله ها
- تست جوش مخازن
-
خوردگی
- خوردگی سنجی مخازن و خطوط لوله
- تست سایر قطعات صنعتی
مزایای روش Phased Array
- ﺩﺭ ﺍﺧﺘﻴﺎﺭ ﺩﺍﺷﺘﻦ ﻳﻚ ﺳﻨﺪ ﺩﺍﺋﻤﻲ ﺍﺯ ﻛﻠﻴﻪ ﻣﺮﺍﺣﻞ ﺑﺎﺯﺭﺳﻲ ﻭ ﺍﺳﻜﻦ
- ﻧﻤﺎﻳﺶ ﺗﺼﻮﻳﺮ ﻫﻤﺰﻣﺎﻥ B-Scan, C-Scan ﺩﺭ ﺻﻔﺤﻪ ﻧﻤﺎﻳﺶ
- ﻧﻤﺎﻳﺶ ﺳﻪ ﺗﺼﻮﻳﺮ Top View, Side View ﻭ End View ﺍﺯ ﻋﻴﺐ
- ﺍﻣﻜﺎﻥ ﺑﺮﺭﺳﻲ ﺩﻗﻴﻖ ﻋﻤﻖ ﻭ ﺍﻧﺪﺍﺯﻩ ﻧﺎﭘﻴﻮﺳﺘﮕﻲ
- ﺍﻓﺰﺍﻳﺶ ﺳﺮﻋﺖ ﺑﺎﺯﺭﺳﻲ
- ﺍﻓﺰﺍﻳﺶ ﺿﺮﻳﺐ ﺍﻃﻤﻴﻨﺎﻥ ﺑﺎﺯﺭﺳﻲ
- ﻛﺎﻫﺶ ﺣﺮﻛﺖ ﻣﻜﺎﻧﻴﻜﻲ ﭘﺮﺍﺏ ﺩﺭ ﺑﺎﺯﺭﺳﻲ ﻗﻄﻌﺎﺕ ﺑﺎ ﺣﺠﻢ ﺑﺎﻻ
- ﺩﺭ ﺍﻳﻦ ﺭﻭﺵ ﺩﺳﺘﺮﺳﻲ ﺑﻪ ﺩﻭ ﻃﺮﻑ ﻗﻄﻌﻪ ﻛﺎﺭ ﺿﺮﻭﺭﻱ ﻧﺒﻮﺩﻩ ﻭ ﺑﺎ ﺩﺳﺘﺮﺳﻲ ﺑﻪ ﻳﻚ ﻃﺮﻑ ﻗﻄﻌﻪ ﻛﺎﺭ ﻧﻴﺰ ﺑﺎﺯﺭﺳﻲ ﺍﻧﺠﺎﻡ ﻣﻲ ﺷﻮﺩ
- ﺑﻪ ﺩﻟﻴﻞ ﻗﺎﺑﻠﻴﺖ ﻧﻔﻮﺫ ﺯﻳﺎﺩ ﺻﻮﺕ، ﺍﻣﻜﺎﻥ ﺑﺎﺯﺭﺳﻲ ﻗﻄﻌﺎﺕ ﺿﺨﻴﻢ ﻣﻴﺴﺮ ﻣﻲ ﺑﺎﺷﺪ.
- فایل هر اسکن جداگانه بوده و قابلیت تغییر ندارد.
- بجای استفاه از بایگانی فیلم میتوان فایلها را بصورت سی دی بایگانی نمود.
- بازرسین میتوانند کل طول جوش را جهت تطبیق با نتایج ارائه شده مجددا تفسیر نمایند.
محدودیت های روش Phased Array
- ﺍﻳﻦ ﺭﻭﺵ ﻓﻘﻂ ﺑﺮﺍﻱ ﻣﻮﺍﺩﻱ ﻗﺎﺑﻞ ﺍﺳﺘﻔﺎﺩﻩ ﻣﻲ ﺑﺎﺷﺪ ﻛﻪ ﺍﻣﻜﺎﻥ ﻋﺒﻮﺭ ﺻﻮﺕ ﺍﺯ ﺁﻧﻬﺎ ﻭﺟﻮﺩ ﺩﺍﺭﺩ.
- ﺍﺯ ﺍﻳﻦ ﺭﻭﺵ ﺟﻬﺖ ﻗﻄﻌﺎﺗﻲ ﺑﺎ ﺟﻮﺵ ﺷﻴﺎﺭﻱ ( Groove Weld) که ﺿﺨﺎﻣﺖ ﺑﻴﺸﺘﺮ ﺍﺯ ۶ ﻣﻴﻠﻲ ﻣﺘﺮ ﺩﺍﺭﻧﺪ ﺍﺳﺘﻔﺎﺩﻩ ﻣﻲ ﺷﻮﺩ.
